一、產品概述
ZW32-12、ZW32-12G系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。
二、技術參數：
|
名稱
|
單位
|
ZW32-12(G)/T400-12.5
|
ZW32-12(G)/T630-16
|
ZW32-12(G)/T630-20
|
|
額定電壓
|
kV
|
12
|
|
額定電流
|
A
|
400
|
630
|
630
|
|
額定短路開斷電流
|
kA
|
12.5
|
16
|
20
|
|
額定短中關合電流（峰值）
|
31.5
|
40
|
50
|
|
額定峰值耐受電流
|
31.5
|
40
|
50
|
|
額定短時耐受電流
|
12.5
|
16
|
20
|
|
額定短路持續時間
|
S
|
4
|
|
額定絕緣水平
|
雷電沖擊耐受電壓（峰值）
|
kV
|
相間、對地75，斷口85
|
|
1min工頻耐受電壓
|
相間、對地42，斷口48
|
|
額定操作順序
|
|
分 -0.3s- 合 -180s- 合分（電動機構）
|
|
額定短路電流開斷次數
|
次
|
30
|
|
機械壽命
|
10000
|
|
額定操作電壓（分合線圈）
|
v
|
DC220,100, AC220
|
|
動靜頭允許磨損累計厚度
|
mm
|
3
|
|
過電流脫扣器額定電流
|
A
|
5
|
|
電流互感器電流比
|
|
200/5 400/5 600/5
|
|
觸頭開距
|
mm
|
9±1
|
|
觸頭超程
|
2±0.5
|
|
平均分閘速度
|
m/s
|
1.2±0.3
|
|
平均合閘速度
|
0.6±0.2
|
|
分閘時間
|
ms
|
30-60
|
|
合閘時間
|
20-40
|
|
合閘彈跳時間
|
≤20
|
|
三相分合閘同期性
|
≤2
|
|
每相回路直流電阻
|
μΩ
|
≤80
|
|
儲能電機
|
額定電壓
|
V
|
-220
|
|
額定功率
|
W
|
200
|
|
儲能時間
|
S
|
≤8
|
|
隔離開關
|
回路電阻（斷路器接線板至隔離開關進線板間）
|
μΩ
|
≤120
|
|
三相刀閘合閘時中心偏擺量
|
mm
|
≤2
|
|
三相刀閘分、合閘同期性偏差
|
≤2
|
|
導電部分對地絕緣距離
|
≥160
|
|
斷口開距
|
≥200
|
|
質量
|
kg
|
80
|

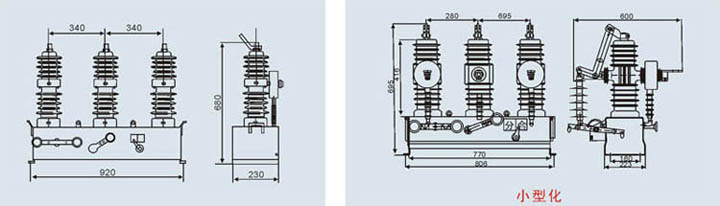

三、外形及安裝尺寸圖：
四、訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
五、售后服務：
我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.

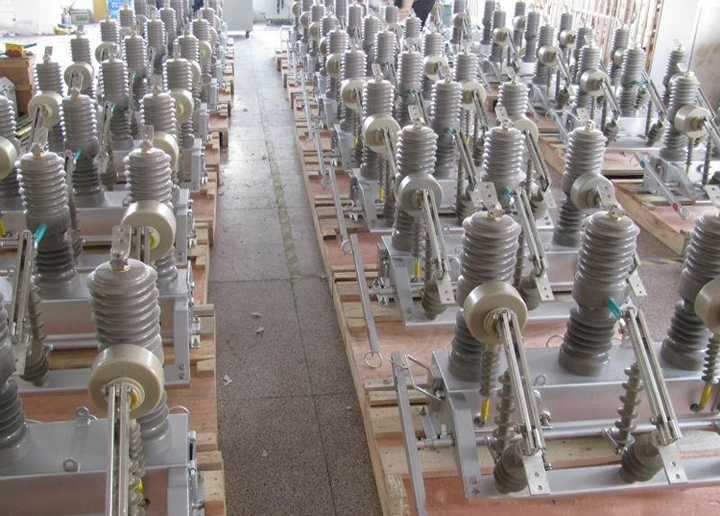

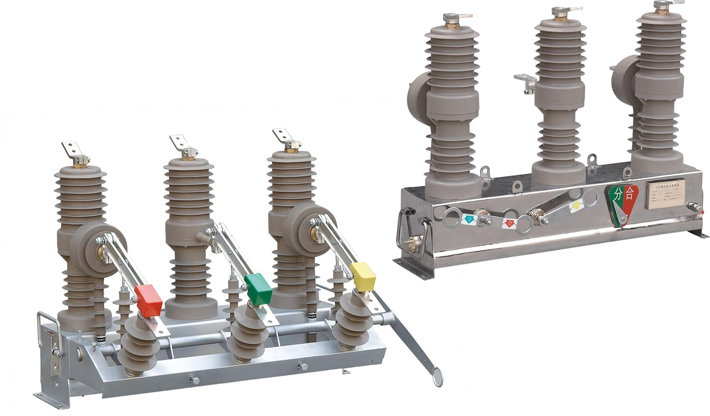

六、產品實景圖：
|
